Hvad er de vigtigste industrielle og forskningsmæssige anvendelser af 1-ethyl-3-methylimidazolium Bis(fluorsulfonyl)imid?

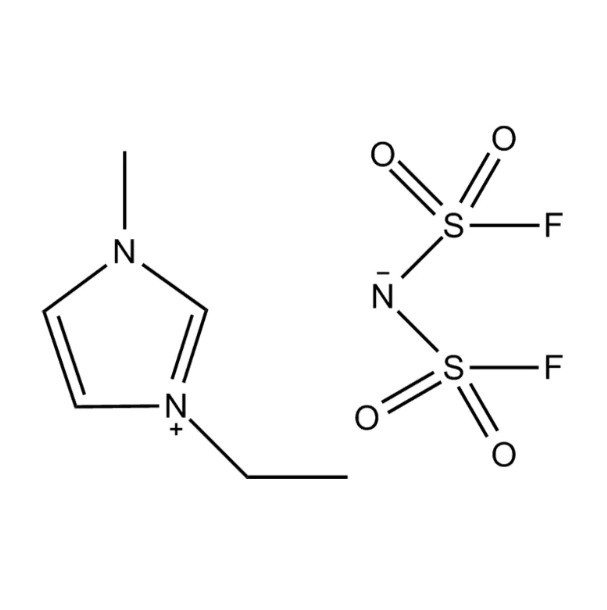

1-ethyl-3-methylimidazolium-bis(fluorsulfonyl)imid — almindeligvis forkortet som [EMIM][FSI] — er en ionisk væske, der har tiltrukket sig intensiv videnskabelig og industriel opmærksomhed i løbet af de sidste to årtier. Ioniske væsker er salte, der eksisterer i flydende form ved eller nær stuetemperatur, og [EMIM][FSI] skiller sig ud inden for denne brede familie på grund af en exceptionel kombination af egenskaber: meget lav viskositet, bredt elektrokemisk stabilitetsvindue, høj ionisk ledningsevne, ubetydeligt damptryk og god termisk stabilitet. Disse egenskaber gør det til en af ​​de mest alsidige og praktisk anvendelige ioniske væsker, der findes, med aktive anvendelser, der spænder over energilagring, elektrokemisk syntese, smørevidenskab og avanceret materialeforskning.

Fysiske og kemiske kerneegenskaber, der muliggør dens anvendelse

At forstå, hvorfor [EMIM][FSI] er så udbredt, kræver et klart billede af, hvad der gør det fysisk og kemisk karakteristisk. Bis(fluorsulfonyl)imid-anionen - også skrevet FSI⁻ - er en svagt koordinerende, stærkt delokaliseret anion, der kun interagerer løst med imidazolium-kationen. Denne svage ionparring er hovedårsagen til forbindelsens bemærkelsesværdigt lave viskositet sammenlignet med mange andre ioniske væsker. Ved 25°C har [EMIM][FSI] en dynamisk viskositet på ca 18–22 mPa·s , hvilket er lavt nok til at tillade rimelig ionmobilitet uden at kræve forhøjede temperaturer.

Dens ioniske ledningsevne ved stuetemperatur falder i området 14–18 mS/cm , blandt de højeste registreret for nogen ren ionisk væske. Dette er en direkte konsekvens af den lave viskositet og den høje ladningstæthed af FSI⁻-anionen. Det elektrokemiske vindue - det spændingsinterval, som forbindelsen hverken oxiderer eller reducerer - spænder over ca. 4,5 til 5,5 V afhængigt af elektrodemateriale og måleforhold. Dette brede vindue er det, der gør [EMIM][FSI] så attraktiv som et elektrolytmedium til elektrokemiske højspændingsapplikationer. Dens smeltepunkt er et godt stykke under 0 °C (rapporterede værdier spænder fra -18 °C til -22 °C), hvilket betyder, at det forbliver flydende i de fleste driftstemperaturområder, der er relevante for enheder i den virkelige verden.

Elektrolyt i lithium-ion og næste generations batterier

Den mest kommercielt betydningsfulde anvendelse af [EMIM][FSI] er som en elektrolytkomponent i genopladelige batterisystemer. Konventionelle lithium-ion-batterier bruger organiske carbonatelektrolytter - ethylencarbonat, dimethylcarbonat og relaterede forbindelser - som er brandfarlige og tilbøjelige til at nedbrydes ved forhøjede temperaturer eller efter cellemisbrug. Ioniske væsker tilbyder et ikke-brændbart, termisk stabilt alternativ, og [EMIM][FSI] er blandt de mest egnede kandidater, fordi dens lave viskositet tillader lithiumioner at migrere gennem elektrolytten med hastigheder, der er hurtige nok til praktisk opladning og afladningscyklus.

Inden for forskning i lithiumbatterier bruges [EMIM][FSI] typisk som et værtsopløsningsmiddel, hvori et lithiumsalt - oftest lithiumbis(fluorsulfonyl)imid (LiFSI) - opløses i koncentrationer mellem 0,5 M og 3,2 M. Ved høje lithiumsaltkoncentrationer danner elektrolytten en "lokalt flydende koncentreret ionisk koncentreret" ionisk ionografi med ioniske ioner. ellers blive eksfolieret af imidazolium-kationen. Undersøgelser har vist stabil cykling af grafit/LiFePO₄ og grafit/NMC fuldceller ved hjælp af [EMIM][FSI]-baserede elektrolytter ved temperaturer fra -20°C til 60°C, hvilket overgår carbonatelektrolytter i begge yderpunkter af dette interval.

Anvendelser til natrium-ion- og kalium-ion-batterier

Ud over lithium bliver [EMIM][FSI] aktivt undersøgt som et elektrolytmedium til natrium-ion- og kalium-ion-batterier - to post-lithium-kemier udvikles som billigere alternativer til stationær energilagring. Natrium- og kaliumsalte af FSI⁻-anionen opløses let i [EMIM][FSI], og de resulterende elektrolytter understøtter reversibel plettering og stripning af disse metaller under forhold, der er vanskelige at opnå i standardcarbonat- eller etherbaserede opløsningsmidler. Den ikke-brændbare natur af den ioniske flydende elektrolyt er særligt attraktiv til stationær opbevaring i stort format, hvor brandsikkerhed er en primær designbegrænsning.

Superkondensator og elektrokemisk kondensatorelektrolytter

Elektrokemiske dobbeltlagskondensatorer (EDLC'er), almindeligvis kaldet superkondensatorer eller ultrakondensatorer, lagrer energi ved at adsorbere ioner ved overfladen af kulstofelektroder med højt overfladeareal. Den maksimale energitæthed, der kan opnås i en EDLC, skaleres med kvadratet af driftsspændingen, hvilket betyder, at udvidelse af spændingsvinduet direkte multiplicerer den lagrede energi pr. masseenhed. Vandige elektrolytter begrænser EDLC-driften til ca. 1 V, mens organiske elektrolytter udvider denne til ca. 2,7 V. [EMIM][FSI], med dets elektrokemiske vindue, der overstiger 4 V i kulelektrodeceller, gør det muligt for EDLC-enheder at fungere ved 3,5 V eller højere , næsten en fordobling af den opnåelige energitæthed sammenlignet med acetonitril-baserede organiske elektrolytter.

Den lave viskositet af [EMIM][FSI] er kritisk i denne sammenhæng, fordi den tillader ioner at trænge ind i de smalle porer af aktivt kul og carbid-afledte kulelektrodematerialer effektivt, selv ved undertemperaturer. Forskningsgrupper har demonstreret [EMIM][FSI]-baserede EDLC-celler med specifikke energiværdier, der overstiger 40 Wh/kg på enhedsniveau - et benchmark, der nærmer sig det lavere ydeevneområde for bly-syre-batterier, mens de bibeholder effekttætheden og cykluslevetiden, der er karakteristisk for lagring af kondensatortypen.

Elektrodeposition af metaller og halvledere

Elektrodeposition - processen med at reducere metalioner fra opløsning på en elektrodeoverflade for at danne en tynd film eller belægning - er stærkt begrænset i vandige elektrolytter, fordi vand elektrolyserer under 1,23 V. Mange metaller af industriel interesse, herunder aluminium, titanium, silicium, germanium og ildfaste metaller, som f.eks. potentialer ligger under grænsen for brintudvikling. [EMIM][FSI] opløser passende prækursorsalte for flere af disse grundstoffer og giver det elektrokemiske vindue, der er nødvendigt for at reducere dem uden konkurrerende elektrolytnedbrydningsreaktioner.

Elektrodeposition af aluminium fra [EMIM][FSI]-baserede elektrolytter indeholdende aluminiumchlorid (AlCl3) er blevet demonstreret ved stuetemperatur med god strømeffektivitet og kontrollerbar filmmorfologi. De aflejrede aluminiumsbelægninger viser lovende for korrosionsbeskyttelsesapplikationer, hvor konventionel vandig kromat eller nikkelplettering er ved at blive udfaset af miljømæssige årsager. Tynde silicium- og germaniumfilm aflejret fra [EMIM][FSI]-baserede elektrolytter er blevet undersøgt som anodematerialer til batterianvendelser, hvor elektroaflejringsruten tilbyder et alternativ til højtemperaturvakuumaflejringsmetoder.

Halvleder- og nanostruktursyntese

Det unikke solvatiseringsmiljø i [EMIM][FSI] muliggør også syntesen af halvledernanostrukturer - kvanteprikker, nanotråde og tynde film - med kontrolleret morfologi og sammensætning. Den ioniske væske fungerer på samme tid som opløsningsmiddel, struktur-dirigerende middel og elektrokemisk medium, der leder kernedannelsen og væksten af ​​aflejrede materialer gennem dens organiserede grænsefladestruktur ved elektrodeoverflader. Sammensatte halvledere såsom CdTe og Cu₂ZnSnS₄ (CZTS), der er relevante for solcellefremstilling, er blevet deponeret fra [EMIM][FSI]-baserede elektrolytter med sammensætningskontrol, der ikke let opnås i vandige systemer.

Anvendes som opløsningsmiddel og reaktionsmedium i kemisk syntese

Ioniske væsker er blevet fremmet som "grønne" alternativer til flygtige organiske opløsningsmidler i kemisk syntese, fordi deres ubetydelige damptryk eliminerer opløsningsmiddelemission under reaktioner. [EMIM][FSI] deltager i dette applikationsområde, især for reaktioner, der drager fordel af dets specifikke solvatiseringsegenskaber, eller hvor dets elektrokemiske stabilitet tillader det at blive brugt som et kombineret opløsningsmiddel og elektrolyt til elektrosyntese.

Organisk elektrosyntese - ved hjælp af elektricitet i stedet for kemiske oxidanter eller reduktionsmidler til at drive organiske transformationer - er et område med stigende industriel interesse for fremstilling af farmaceutiske mellemprodukter og finkemikalier. [EMIM][FSI] fungerer som både opløsningsmiddel og understøttende elektrolyt i sådanne reaktioner, hvilket eliminerer behovet for at opløse et separat salt i et organisk opløsningsmiddel og forenkler nedstrøms produktisolering. Dens lave viskositet i forhold til andre ioniske væsker forbedrer massetransporten i den elektrokemiske reaktor, hvilket øger strømeffektiviteten og reducerer reaktionstiderne.

I CO₂ elektrokemisk reduktion - en reaktion af væsentlig interesse for omdannelse af opfanget kuldioxid til nyttige brændstoffer eller kemikalier - er [EMIM][FSI] blevet identificeret som et yderst effektivt medium. Imidazoliumkationen deltager aktivt i at stabilisere CO2-radikal-anion-mellemproduktet, sænke det overpotentiale, der kræves til CO2-reduktion og forbedre selektiviteten over for carbonmonoxid- eller formiatprodukter sammenlignet med vandige elektrolytter.

Smøring og tribologiske anvendelser

Den termiske stabilitet, ikke-flygtighed og afstembare overfladeaffinitet af [EMIM][FSI] gør det til et levedygtigt smøremiddeladditiv og pænt smøremiddel til krævende tribologiske applikationer. I modsætning til petroleumsbaserede smøremidler fordamper det ikke under vakuumforhold, hvilket gør det velegnet til brug i rummekanismer, vakuumkamre og præcisionsinstrumentlejer, hvor udgasning skal minimeres. Undersøgelser af [EMIM][FSI] som smøremiddel på stål-på-stål-glidekontakter har vist signifikante reduktioner i friktionskoefficient og slidvolumen sammenlignet med usmurte overflader og til referencesmøremidler til mineralolie.

FSI⁻-anionen bidrager til tribologisk ydeevne ved at danne en beskyttende tribofilm på metaloverflader under forskydningsforhold. Fluorindholdet i anionen spiller en rolle analogt med PTFE-partikler (polytetrafluorethylen) i konventionelle smøremiddelformuleringer, hvilket giver en lavenergioverfladekemi, der reducerer klæbemiddelslid. For aluminiumslegeringer og bløde metaller, der er svære at beskytte med svovl-fosfor-additivkemi (som kan korrodere ikke-jernholdige overflader), tilbyder [EMIM][FSI] et kemisk kompatibelt alternativ.

Oversigt over nøgleanvendelsesområder

Tabellen nedenfor konsoliderer de primære anvendelser af [EMIM][FSI] sammen med den specifikke egenskab, der gør den egnet til hvert applikationsdomæne.

Håndtering, sikkerhed og praktiske overvejelser

Selvom [EMIM][FSI] er langt mindre farligt end de flygtige organiske opløsningsmidler, det ofte erstatter, er det ikke uden håndteringskrav. Forbindelsen er hygroskopisk - den absorberer vand fra den omgivende luft - og opløst vand påvirker dets elektrokemiske vindue, viskositet og ledningsevne. Til elektrokemiske anvendelser, der kræver ydeevne ved grænserne af stabilitetsvinduet, skal [EMIM][FSI] tørres under vakuum ved 60–80°C under omrøring, indtil vandindholdet er under 20 ppm som målt ved Karl Fischer-titrering.

• Opbevares i forseglede beholdere under inaktiv atmosfære (argon eller nitrogen) for at minimere fugtabsorption og forhindre enhver reaktion med atmosfærisk CO₂, som kan ændre ionisk væskesammensætning over længere perioder.
• Undgå langvarig hudkontakt - mens [EMIM][FSI] har lav akut toksicitet, viser ioniske væsker som klasse biologisk aktivitet på cellulært niveau, og kumulative eksponeringsdata bliver stadig indsamlet af arbejdsmiljøforskere.
• Håndter glasvarer og udstyr brugt med [EMIM][FSI] forsigtigt - dets lave overfladespænding betyder, at det fugter overflader aggressivt og kan være vanskeligt at fjerne fuldstændigt fra porøse eller ru overflader uden grundig vask med opløsningsmiddel.
• Bortskaffelse skal følge lokale regler for fluorholdige kemikalier - FSI⁻-anionen indeholder fluorsulfonylgrupper, der producerer fluorholdige biprodukter ved forbrænding og bør ikke bortskaffes i standard vandige affaldsstrømme uden passende behandling.

Efterhånden som forskning i ioniske væsker fortsætter med at modnes, og opskaleringsveje for [EMIM][FSI]-produktion bliver mere omkostningseffektive, lukker kløften mellem laboratorieydelse og kommerciel udbredelse støt. Dens kombination af elektrokemisk bredde, lav viskositet og termisk robusthed placerer den som en af ​​de mest teknisk begrundede ioniske væsker til overgang fra akademisk forskning til industriel praksis på tværs af flere sektorer.
